垂直纳米环栅晶体管是集成电路2纳米及以下技术代的主要候选器件，但其在提高器件性能和可制造性等方面面临着众多挑战。在2018年底举办的国际集成电路会议IEDM上，来自IMEC的Ryckaert博士1将垂直纳米器件的栅极长度及沟道与栅极相对位置的控制列为关键挑战之一。

　　微电子所先导中心朱慧珑研究员及其课题组从2016年起针对相关基础器件和关键工艺开展了系统研究，提出并实现了世界上首个具有自对准栅极的叠层垂直纳米环栅晶体管（Vertical Sandwich Gate-All-Around FETs或VSAFETs），获得多项中、美发明专利授权，研究成果近日发表在国际微电子器件领域的顶级期刊《IEEE Electron Device Letters》上（DOI: 10.1109/LED.2019.2954537）。

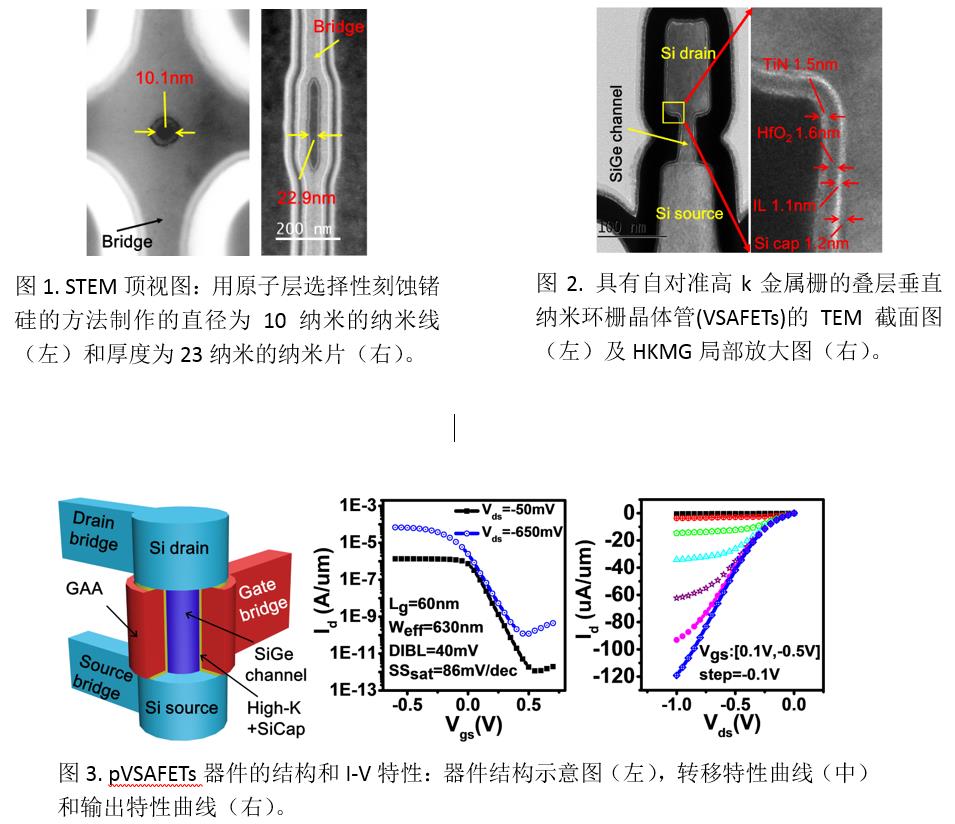

　　朱慧珑课题组系统地研发了一种原子层选择性刻蚀锗硅的方法，结合多层外延生长技术将此方法用于锗硅/硅超晶格叠层的选择性刻蚀，从而精确地控制纳米晶体管沟道尺寸和有效栅长；首次研发出了垂直纳米环栅晶体管的自对准高k金属栅后栅工艺；其集成工艺与主流先进CMOS制程兼容。课题组最终制造出了栅长60纳米，纳米片厚度20纳米的p型VSAFET。原型器件的SS、DIBL和电流开关比（I_on/I_off）分别为86mV/dec、40mV和1.8*10⁵。

　　该项目部分得到中国科学院集成电路创新研究院项目（Y7YC01X001）的资助。

　　References:

　　1. J. Ryckaert, "3D integration for density and functionality," in 2018 IEEE International Electron Devices Meeting (IEDM), short course, San Francisco, USA, 2018.
