近日，由中国科学院微电子研究所电子系统总体技术研究室（六室）与深南电路有限公司联合开发的高密度CMMB模块研制成功。

　　该模块，遵循中华人民共和国广播电视行业标准GY/T 220.1-2006对移动多媒体广播终端的信道参数规定，经测试能正常接收CMMB电视信号并且电视画面清晰流畅无马赛克。测试结果表明，BPSK灵敏度可达到-106.4dBm，QPSK灵敏度可达到-105.9dBm，16QAM灵敏度可达到-107dBm。该CMMB模块测试指标超过我国广播电视行业标准GY/T 220.7-2008对接收解码终端的技术指标要求，达到商业化应用水平。

　　该研究项目由微电子所电子系统总体技术研究室负责CMMB模块的系统设计，并采用多芯片封装（MCP）技术进行高密度模块设计；深南电路有限公司负责高密度LGA基板的制作和CMMB模块的测试。该模块采用LGA封装，总引脚数为50个，在单个模块内集成了2个裸片（Demodulator和Tuner），1个Crystal和64个电阻、电容、电感。目前，实现如此多器件集成的高密度模块在我国尚属首次，并且该CMMB模块的加工制作全部都基于国产化工艺能力，是国内首款完全国产化的高密度模块。

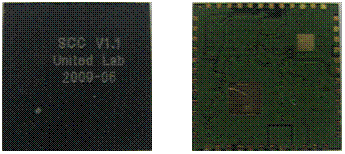

图1 高密度CMMB模块

　　高密度CMMB模块可用于接收UHF频段（470MHz到862MHz）的中国移动多媒体广播电视信号，主要面向手机、笔记本、掌上游戏机、MP4、USB接收棒等便携式设备的移动数字电视和音频信号的接收。由于高密度CMMB模块集成了大部分相关的电路和器件，所需外围电路器件极少，只需搭配天线、外接电源便可直接工作，搭配USB Controller便可实现USB电视棒的功能，大大降低了手持式CMMB设备的成本和面积。

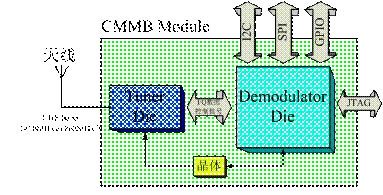

图2 模块功能框图

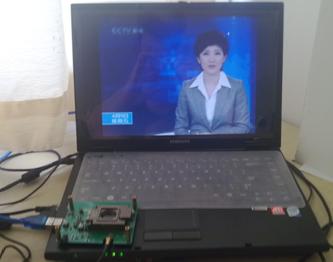

图3 CMMB电视棒播放电视画面
