作者信息：设备中心  岳嵩

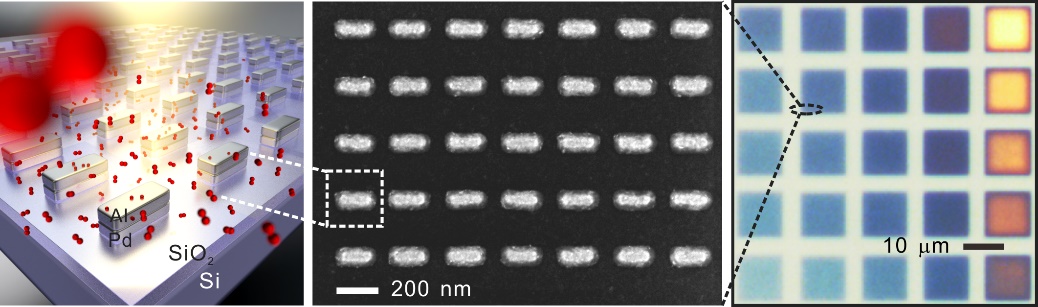

图片描述：本作品从左至右展示的是利用Pd-Al复合金属纳米天线阵列构成光学氢气传感器的示意图、扫描电镜照片及光学显微照片。每一根纳米棒的长度约在200 nm左右，由一万根纳米棒构成边长约为10 μm的阵列，由5 × 5的阵列构成右侧的彩图。将整体的面貌放大，得到构成的阵列；将阵列局部再放大，得到单个的结构，这体现了一个“解剖麻雀、见微知著”的过程。同时也提醒我们在科研的道路上要一直秉承辩证法等正确的方法论，同时也要有打破砂锅问到底的精神，才能透过现象看清本质。

实验方法：选取带有氧化层的硅衬底，利用电子束曝光技术写出纳米棒阵列的图形，采用热蒸镀的方式镀上金属Pd和Al层，然后再经过一个剥离工艺即可得到纳米棒阵列。

取样仪器名称型号：Raith E-line，Zeiss Merlin，Nikon Eclipse

图片处理软件名称：Blender, CorelDraw, CorelPhoto-Paint
