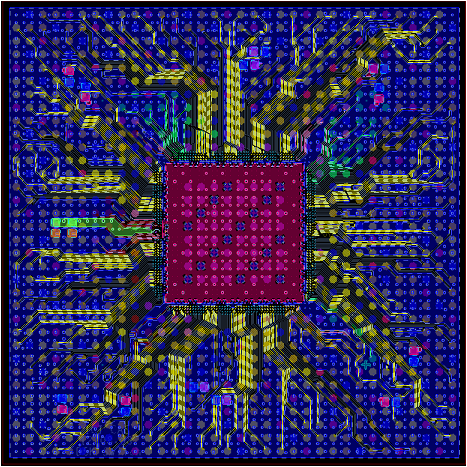

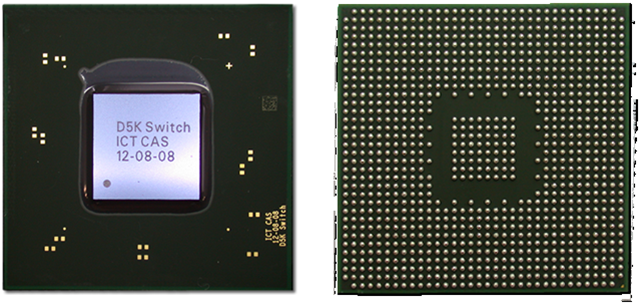

2009年由中科院EDA中心为中科院某研究所互连交换ASIC芯片D5K Switch开发的1053Pin FCBGA封装已经顺利通过测试，该芯片用于863计划重大专项支持的曙光5000A高效能计算机，下图为D5K Switch芯片FCBGA封装实物顶层和底层照片。D5K Switch芯片于09年4月在计算所通过DFT测试，在该所进行的功能测试表明该芯片工作正常。在该款FCBGA封装项目中，针对芯片32组信号共1053个管脚，中科院EDA中心开发设计12层HDI BGA基板，分别委托Kyocera公司进行基板加工、ASAT公司进行Bumping and Assembly。该芯片封装是国内首款自主设计1000pin以上的FCBGA。
