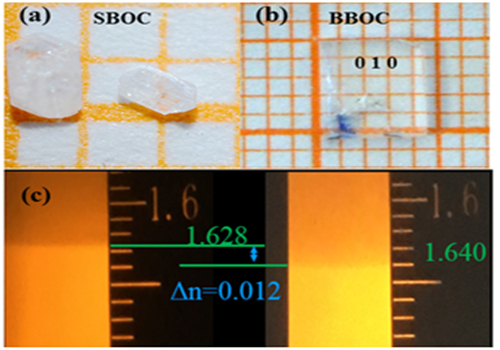

最近，中国科学院新疆理化技术研究所特殊环境材料与器件重点实验室研究员潘世烈带领的团队一直致力于探索大双折射材料及产生大双折射率的来源机制，通过对首例Sn²⁺的硼酸盐氯化物Sn₂B₅O₉Cl和同构碱土金属硼酸盐的双折射率测试研究，首次从实验上证明拥有立构活性的Sn²⁺能够激发双折射率的大幅增益。团队研究人员在密闭体系下得到了Sn₂B₅O₉Cl晶体（1 × 1 × 0.5 mm³），并且通过顶部籽晶法得到同构的Ba₂B₅O₉Cl晶体（5 × 4 × 1.0 mm³），借助偏光显微镜和宝石折射率仪测量了晶体的双折射率。实验数据和理论计算结果都显示出Sn₂B₅O₉Cl拥有超大的双折射率（0.168@546 nm），其双折射率更是同构化合物Ba₂B₅O₉Cl的16.8倍（0.010@546 nm）。

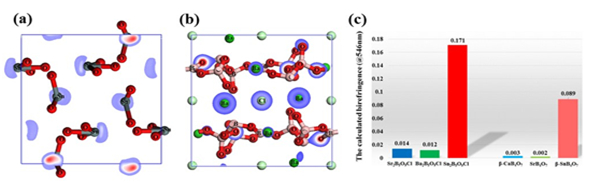

　　研究人员结合理论计算和结构对比分析双折射率大幅增益的来源。Sn₂B₅O₉Cl大的双折射率主要来源于高度畸变的锡氧氯多面体以及畸变BO₃基团的贡献，然而这些畸变在同构化合物Ba₂B₅O₉Cl是不存在的。通过实空间原子切割的方法进一步说明了大双折射率的增益是来源于立构活性的锡氧氯多面体。
