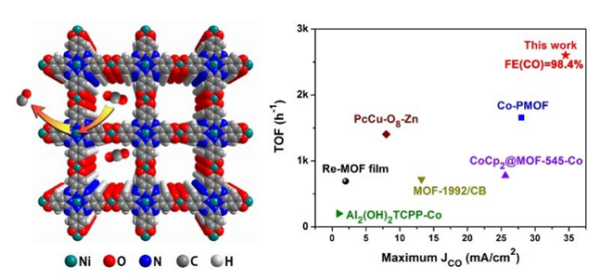

近日，中国科学院福建物质结构研究所结构化学国家重点实验室曹荣和黄远标团队在科学技术部重点研发计划、国家自然科学基金项目、中科院战略性先导科技专项、中科院青年创新促进会优秀会员的资助下，选用具有大环共轭结构的八羟基酞菁镍分子作为配体，通过溶剂热方法合成得到二维导电MOF。将其经过超声剥离后，得到超薄二维纳米片，厚度为1.65 nm左右。材料具有优良的本征导电性（4.8′ 10^-5 S m^-1）。将该MOF直接应用于CO₂电还原测试体系中，CO选择性最高可达98.4%，CO部分电流密度最高可达34.5 mA cm^-2，超过了目前报道的MOFs催化剂并能够媲美碳基单原子催化剂。同时，其在较宽的电位区间内（-0.65 V ~ -1.1 V vs. RHE），催化剂均能实现90%以上的CO选择性。通过对比反应前后催化剂的基础物化表征，以及进行同步辐射X射线吸收谱拟合及小波变换，分析电催化过程中节点的配位模型变化过程，证明经过电催化过程后，MOFs结构仍得到很好地保持，材料具有优秀的结构稳定性。

　　该工作表明，晶态材料可实现高效的电催化活性和结构稳定性。同时，研究人员通过将具有高效催化活性的酞菁分子引入多孔晶态材料中，在均相分子催化剂和异相多孔催化剂中间搭建了桥梁，为后续设计新型的晶态电催化材料、研究CO₂电还原反应机理提供了新的思路。相关研究成果发表在Angew. Chem. Int. Ed.上。

　　近年来，该团队致力于设计多孔导电框架材料（MOFs或COFs）及其衍生物应用于CO₂电还原研究，已取得了一系列进展。

　　论文链接
