上海微系统所实现六方氮化硼纳米带的带隙调控

稿件来源:上海微系统与信息技术研究所 责任编辑:ICAC 发布时间:2023-07-14

   六方氮化硼(hBN)是具有与石墨烯类似的六角网状晶格结构的宽禁带半导体,其大带隙和绝缘性质使其成为极佳的介质衬底材料,同时限制了其在电子学和光电子学器件中更广泛的应用。与hBN片层不同,hBN纳米带(BNNR)可以通过引入空间和静电势的约束表现出可变的带隙。计算预测,横向电场可以使BNNRs带隙变窄,甚至导致其出现绝缘体-金属转变。然而,如何通过实验在BNNR上引入较高的横向电场颇具挑战性。????

  近日,中国科学院上海微系统与信息技术研究所研究员王浩敏课题组、南京航空航天大学教授张助华团队、中国科学院上海技术物理研究所研究员胡伟达团队开展研究。合作团队对水吸附锯齿型BNNR(zBNNR)的带隙调制进行系统研究。计算结果表明,吸附在zBNNR两侧的水产生了超过2 V/nm的横向等效电场,从而缩小zBNNR的带隙。通过边缘吸附水分子,研究首次测量了zBNNR器件的栅极调制输运和其对红外光谱的光电响应,这利于基于hBN的光电性质的同质集成。该研究为实现基于六方氮化硼的电子/光电子器件和电路提供了新思路。

  相关研究成果以Water induced bandgap engineering in nanoribbons of hexagonal boron nitride为题,在线发表在《先进材料》(Advanced Materials)上。

  研究工作得到国家自然科学基金、中国科学院战略性先导科技专项(B类)、国家重点研发计划与博士后创新人才支持计划等的支持。

  论文链接

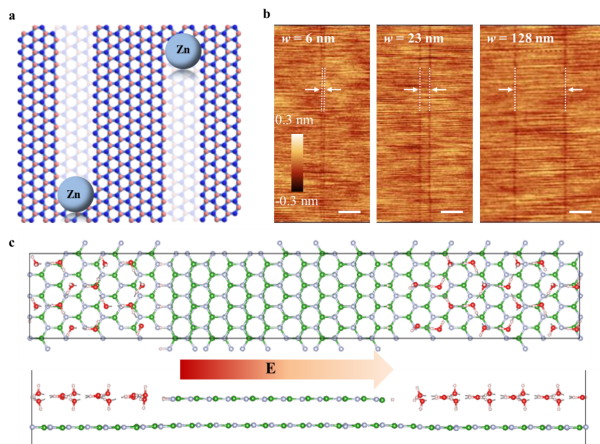

a.?在hBN表面上,Zn纳米粒子蚀刻出两个平行沟槽之间的zBNNR;b.?不同宽度BNNR的原子力显微镜(AFM)高度图像。比例尺为50 nm。c.?水分子以六方冰形式吸附在zBNNR两侧边缘的结构示意图,由此诱导产生横向电场。

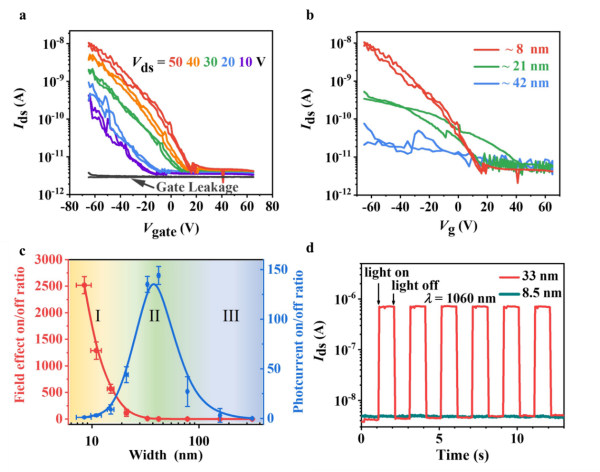

a.?8nm宽的zBNNR器件在300K下,Vds从1V到50V,背栅电压Vg从-65V到65V下的输运曲线,开/关比超过103;b.?不同宽度zBNNR的输运曲线;c.?器件的场效应和光电流开/关比与zBNNR宽度的关系;d.?在功率为35mW的1060nm激光照射下,两个zBNNR器件中随时间变化的光电流。它们的宽度分别为33nm和8.5nm。
