林雪平大学副教授西蒙娜·法比亚诺表示，这种方法可以显著影响有机半导体的掺杂方式。新方法中所有组件都是实惠的、容易获得的，而且对环境友好，这是未来可持续电子产品的先决条件。

有机半导体可用于数字显示器、太阳能电池、LED、传感器、植入物和能量存储等领域。为了提高导电性和改善半导体性能，人们通常会引入掺杂剂。这些掺杂剂可促进半导体材料内电荷移动，并且可以定制以诱导正电荷（p掺杂）或负电荷（n掺杂）。目前使用的最常见的掺杂剂普遍存在反应性很强（不稳定）、造价昂贵、制造困难等缺点。

现在，研究人员开发出这种可以在室温下进行掺杂的方法，其中低效掺杂剂（例如氧）是主要掺杂剂，光可以激活掺杂过程，然后促进电子从低效的掺杂剂向有机半导体材料的转移。

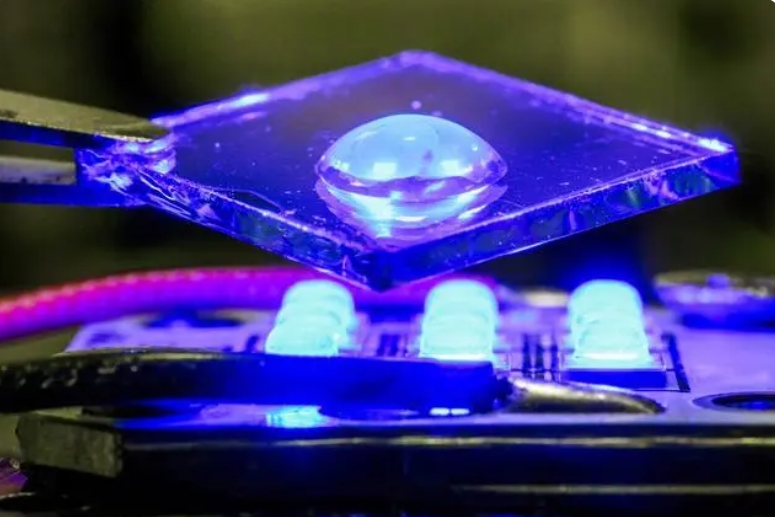

新方法的灵感来源于大自然，因为它与光合作用有许多相似之处。具体而言，首先是将导电塑料浸入特殊的盐溶液（一种光催化剂）中，然后用光短时间照射它。照明的持续时间决定了材料的掺杂程度。之后，溶液被回收以供将来使用，留下一种p掺杂的导电塑料，其中唯一消耗的物质就是空气中的氧气。

研究人员表示，光催化剂起到了“电子穿梭机”的作用，可以在牺牲剂存在的情况下，获取电子或将电子提供给材料。这在化学中很常见，但此前从未在有机电子中使用过。
