摩尔定律推动了持续50年的集成电路的发展，然而，时至今日，由于物理极限的限制，晶体管的进一步微缩已经举步维艰。为了进一步增加集成电路性价比，一些基于新原理、新材料、新工艺的晶体管不断被提出，其中负电容场效应晶体管是近年来被广泛研究的对象之一。负电容晶体管可以克服“玻尔兹曼热限制”，即在室温下突破亚阈值摆幅60mV/decade的最低限制，降低电源电压和电路功耗，有望被应用于3nm及以下技术节点。

　　由于负电容晶体管理论的复杂性，对负电容晶体管以及由其构建的电路特性的理论研究至关重要。近日，中科院微电子所先导中心朱慧珑研究员课题组在英国皇家物理学会《Semiconductor Science and Technology》上发表了文章：Investigation of Device-Circuit for Negative Capacitance Vertical Nanowire FETs Based on SPICE Model （DOI: 10.1088/13616641/ab8e0e）。文章中，通过伯克利BSIM-CMG模型和Landau-Khalatnikov模型耦合建立了适用于3nm技术节点以下的负电容垂直纳米线晶体管的紧凑模型；将Landau-Khalatnikov模型表征的“S曲线”分为四个工作区域，并从数学模型和物理机制上进行了解释，同时提出了负电容晶体管设计规则；基于CMOS反相器电路，提出了晶体管栅极功函数和负电容协同设计的方法；通过环形振荡器电路的仿真，分析了电路的能量-延时特性，指出了负电容晶体管的优越性。此外，本文所用仿真参数是基于我们研发的铁电材料Hf_xZr_1-xO₂，工艺与主流的CMOS制程兼容,便于应用。

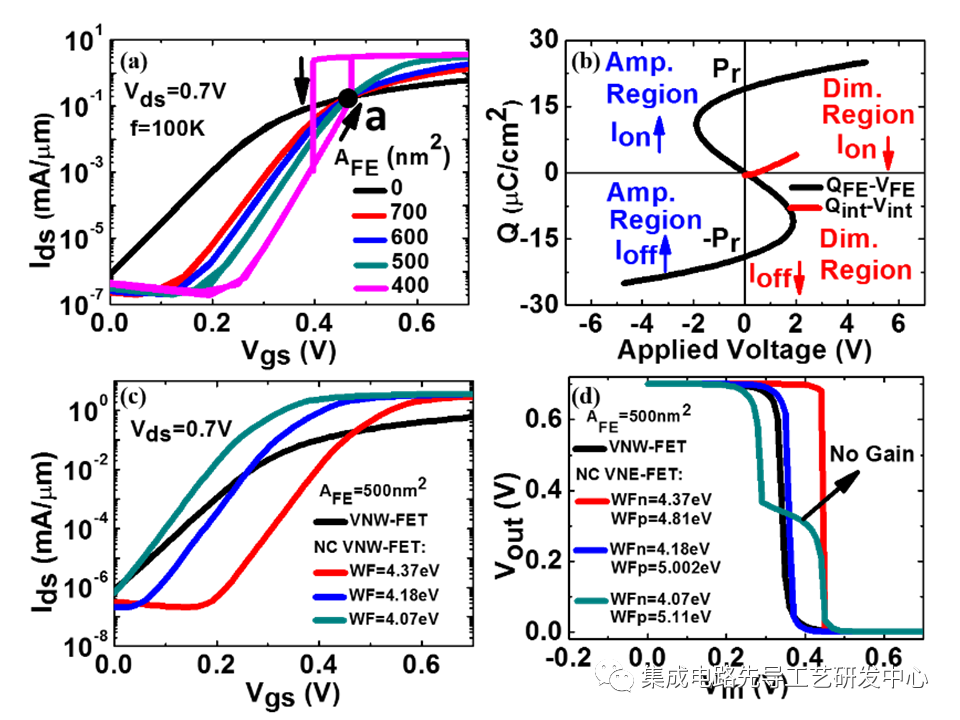

　　文章中，如图1.（a）中点“a”代表负电容自由能关系中的不稳定点，在该点极化方向开始转变，导致了晶体管电流的增大或减小。因此晶体管阈值电压调节到点“a”位置时，将获得最佳的器件性能。图1.（b）展示了负电容晶体管的四个工作区域，当负电容晶体管工作在第二和第四象限时，将会获得较佳的器件性能。图1.（c）-（d）展示了金属栅功函数对负电容晶体管以及由其构建的CMOS反相器电路特性的影响。文章指出，当负电容晶体管阈值电压过小时，会造成由其构建的CMOS反相器电路增益的严重损失。因此，对于由负电容晶体管构建的集成电路，需要进行电路和器件的协同设计。

图1.（a）不同负电容面积下的负电容晶体管的I_ds-V_gs特性，（b）“S曲线”的四个工作区域，（c）不同金属栅功函数下的负电容晶体管的I_ds-V_gs特性，（d）不同金属栅功函数下的CMOS反相器的特性。

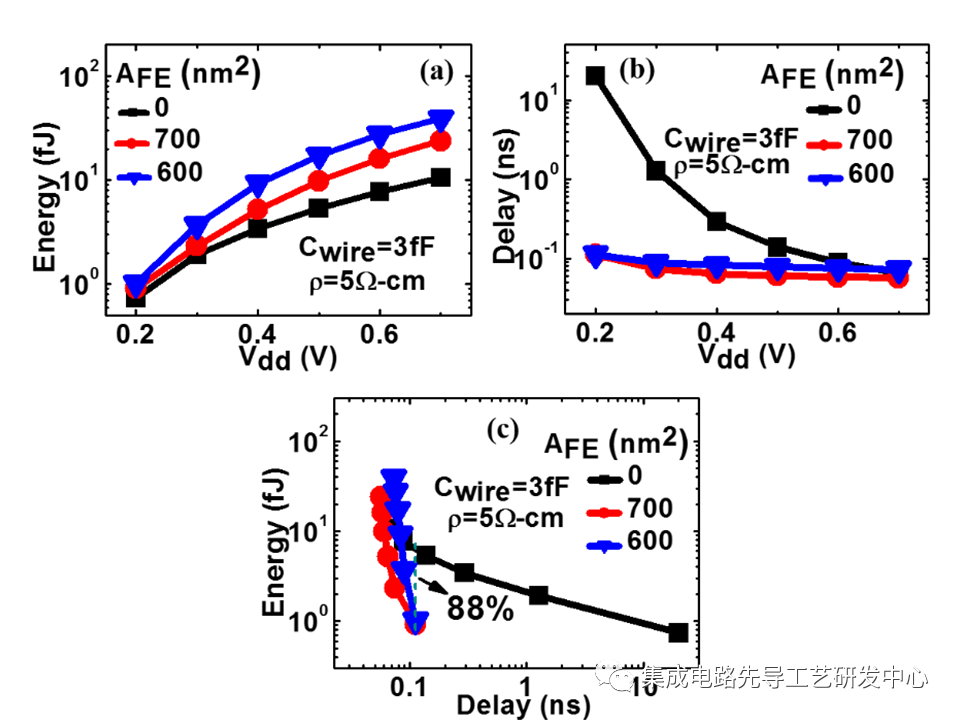

　　图2.（a）-（c）展示了基于负电容晶体管构建的7阶环形振荡器电路的能量消耗以及传播延时的特性。结果显示，由于负电容晶体管具有更大的栅极电容，因此由其构建的环形振荡器具有更大的动态能量消耗（图2.（a）），然而更大的驱动电流使其拥有更小的传播延时（图2.（b））。此外，通过能量-延时关系分析，在电源电压较小的条件下，电路面积相同时,相同的能量消耗下，负电容晶体管具有更小的传播延时；相同的延时下，负电容晶体管具有更小的能量消耗。

图2. 7 阶环形振荡器特性：（a）能量特性，（b）传播延时特性，（c）能量-延迟特性。
