摩尔精英IT/CAD事业部曾于2019年11月21日的南京ICCAD大会上发表的《 芯片设计云计算白皮书1.0 》中，初步探索了基于公有云的EDA计算平台的实现方案。 随着进一步的探索和方案优化，2020年8月摩尔精英发布《芯片设计云技术白皮书2.0》，进一步升级迭代EDA云计算的实现方案。 在这一稿白皮书中，将基于Azure云平台，呈现包括弹性算力、安全方案、EDA设计生态云模型等。

　　根据对半导体行业的深入研究和调查，摩尔精英IT/CAD事业部对即将到来的国内半导体行业战略发展面临的云计算平台作出了战略规划，“拥抱云计算，打造适合中国国情的芯片设计云生态模型”。

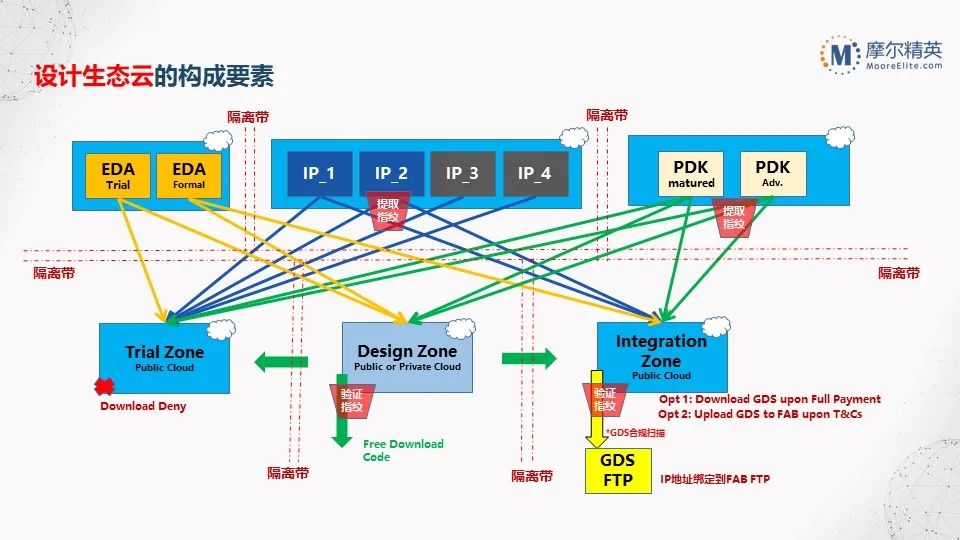

　　设计生态云模型

　　2.1 统一云平台，集成五要素

　　以云计算为IT基础底层，整合行业核心资源，打造统一的芯片设计云平台，集成包括：IT基础架构层与技术服务、CAD管理与技术服务、EDA资源池与技术服务、IP资源池与技术服务、PDK资源池与技术服务等五大技术支持平台的整合型设计生态云平台。

　　设计、EDA、IP、PDK在云计算平台上可以各自成云，彼此安全隔离，数据共享可追溯，上传下载加密，形成安全高效的生态设计环境。

　　2.2 各自上云，永不落地

　　核心资源包括IP、PDK等，可以在云平台上，拥有各自供应商的私有云空间，数据对设计公司的开放与否，一方面依赖于传统合作协议与商务条约，另一方面依赖于云平台技术安全管控手段。不同角色的用户，例如IP供应商、晶圆厂、EDA公司，对各自的数据拥有完全的管理权限。重要数据在不同隔离区间进行传递，通过数据加密或指纹追踪技术，进行有效的安全监管，对核心数据资源的管控做到各自成云，永不落地。

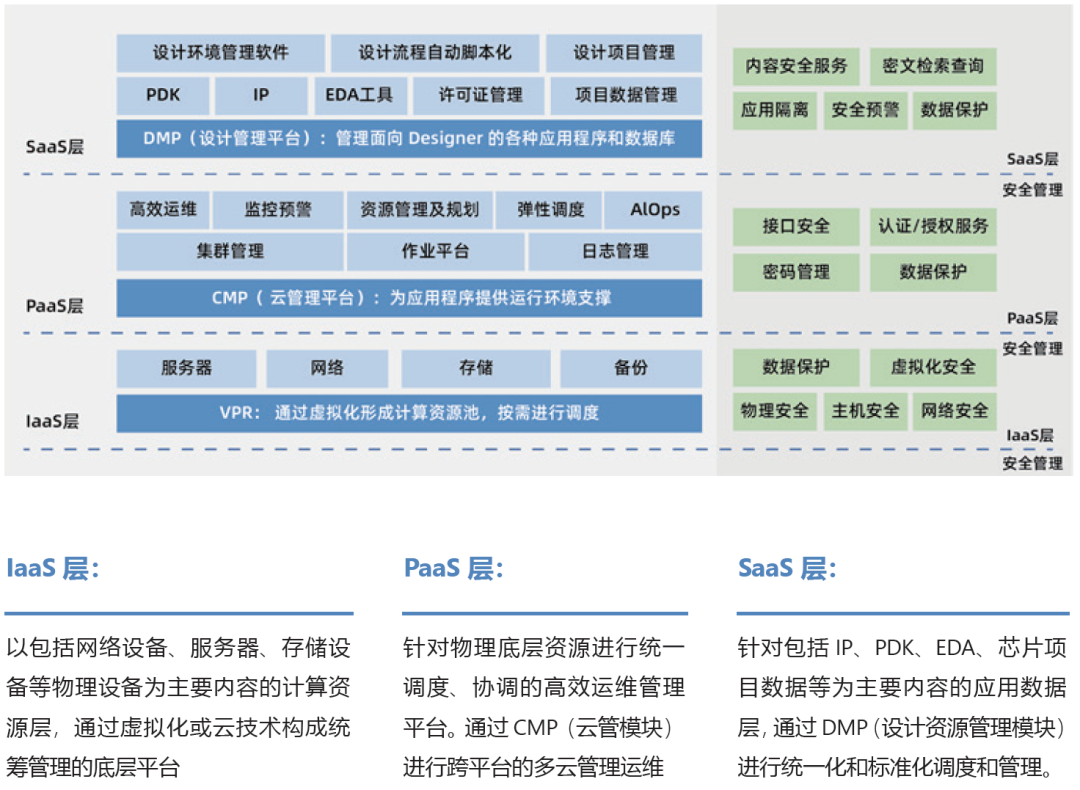

　　2.3 云计算三层架构

　　基于云计算的IT架构包括IaaS层、PaaS层、SaaS层，分别管理物理层资源、物理资源敏捷运维、应用层资源以及应用层资源自助管理。

　　在设计生态云平台上，安全高效地整合了芯片设计开发所需的全部技术支撑，可以做到对众多芯片设计企业的平台化支持，帮助他们可以短时间内拥有更快更标准统一化的研发平台，从而帮助他们更为容易地加快芯片开发与迭代速度，为产品上市赢取时间。通过设计生态云统一化的平台，更多的IP、PDK和EDA资源可以快速汇集、并提供统一的技术支持窗口，这也能对国内EDA工具及IP的发展起到非常好的促进作用。
