EDA中心提供0.35微米到28纳米数字/混合信号集成电路设计服务，包括：
★ 设计方法服务
★ 物理设计服务
★ SoC验证测试服务
★ IP核共性技术服务
★ 高性能IP设计开发服务
[设计方法服务]
对于有意进入IC设计领域的研发团队或公司，EDA中心将提供设计方法学及参考设计流程服务，以协助其了解IC设计流程，建立设计能力；EDA中心依据用户产品类型，协助用户规划适用的IC设计环境，并提供全流程的IC设计方法培训，也可在需要时提供各种IP核和SoC设计平台，以协助用户按期完成设计。

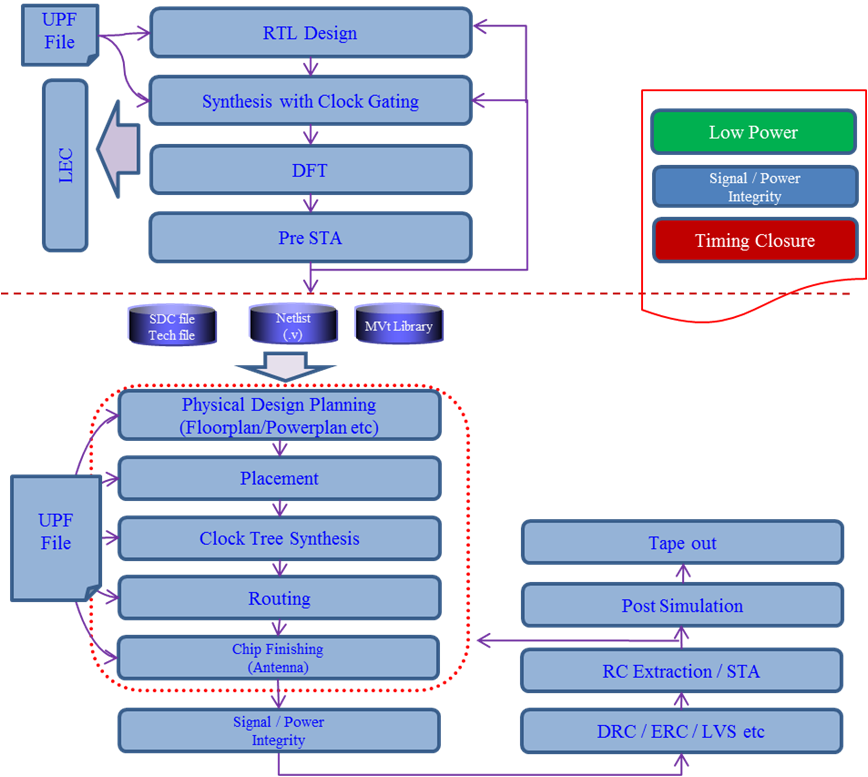

设计参考流程
[ 物理设计服务 ]
EDA中心依托Synopsys公司数字IC设计平台和Cadence公司定制IC设计平台，提供完整的集成电路设计解决方案，以及从RTL到GDSII一站式集成电路物理设计服务。
★快速的代码质量检查及优化指导
★先进的逻辑综合－RTL到门级网表的实现
★ DFT－包括全扫描设计﹑边界扫描设计﹑测试向量自动生成﹑内嵌存储器测试逻辑生成等
★基于层次化的布局布线和物理实现
★时序分析
★形式验证
★版图验证
[ 验证测试服务 ]
EDA中心引进Synopsys公司的HAPS原型验证系统（HAPS-61、HAPS-70-S24），并以此为核心，构建SoC原型验证系统，提升验证服务能力。
HAPS原型验证系统硬件配置
|
条目 |
产品型号 |
描述 |
数量 |
|
1 |
HWH1137-0 |
HAPS-61-SP(-1) Board |
1 |
|
2 |
HW0044-0 |
HAPS-70-S24(-1) System |
1 |
|
3 |
HWH1144-0 |
HAPS-UMRBus Inteface Kit |
1 |
|
4 |
HW0037-0 |
H_USB3_HTII USB接口板 |
1 |
|
5 |
HW0067-0 |
H_DDR3_SODIMM_HT3 DDR3接口板 |
1 |
|
6 |
HWH1034-0 |
H_GEPHY_1X1-Gigabit Ethernet board
Ethernet接口板 |
1 |
HAPS-61原型验证系统的功能特性如下：
★ 支持最多450万门的SoC设计的系统验证（1 Xilinx Virtex-6 LX760 FPGA）
★ 支持843个用户I/O接口
★ 支持13个全局差分时钟输入
★ 支持12个外部差分时钟输出
★ 支持高达700MHz的时钟频率
★ 支持6个可以调节的电压域
★ 支持高速UMRBus数据传输
★ 灵活的配置和下载接口：JTAG、microSD、HapsTrak CDE
HAPS-61 原型验证系统
HAPS-70-S24原型验证系统的功能特性如下：
★ 支持最多2400万门的SoC设计的系统验证（2 Xilinx Virtex-7 XC7V2000T FPGAs）
★ 支持Virtex-7 GTX transceivers
★ 支持46个HapsTrack3 Connector，每个Connect有50个I/O接口
★ 支持高速UMRBus数据传输
★ 灵活的配置和下载接口：JTAG、microSD、UMRBus over PCIe or USB

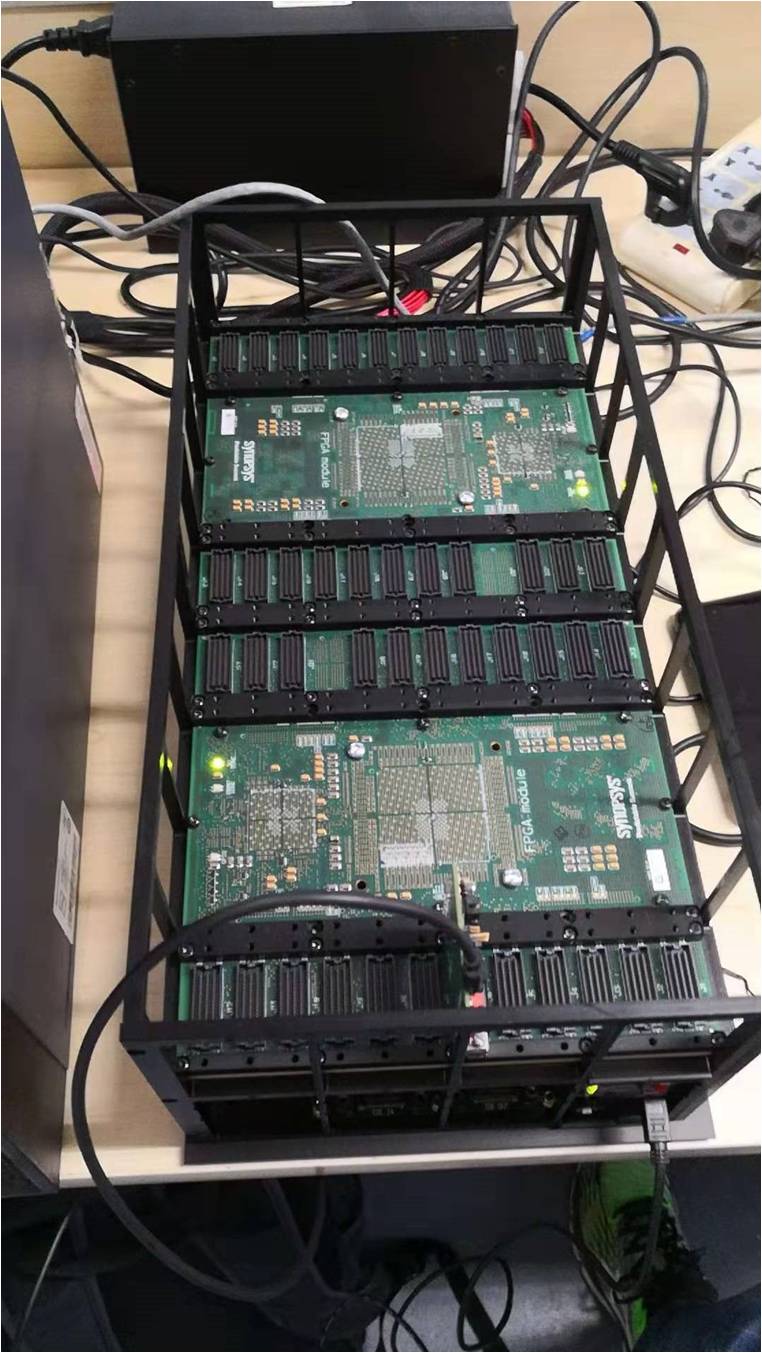

HAPS-70-S24原型验证系统
EDA中心依托Credence Diamond10测试机台以及逻辑分析仪、矢量分析仪、网络分析仪等设备，建立测试平台，提供SoC芯片的测试服务。
部分仪器设备列表
|
设备名称 |
型号及规格 |
台套数 |
|
电子防潮柜 |
CMT1500L（A） |
1 |
|
显微镜 |
Olympus MX61L（12inch） |
1 |
|
高频高压数字示波器 |
Agilent DSO90254A：4通道、最大频率2.5GHz |
1 |
|
手持数字示波器 |
Agilent U1604B：双通道、40MHz带宽 |
1 |
|
逻辑分析仪组件及软件 |
Agilent 16902B：68通道，4GHz定时速率，500MHz状态速率，32M向量存储深度 |
1 |
|
矢量信号分析软件 |
Agilent 89601A |
1 |
|
数据采集模块 |
Agilent 34972A：3插槽LXI数据采集单元 |
1 |
|
20通道多路开关模块 |
Agilent 34901A |
1 |
|
噪声源 |
Agilent 346A：10MHz到18GHz |
1 |
|
万用表 |
Agilent U3606A |
1 |
|
矢量信号源 |
R&S SMU200A：信号频谱范围：100kHz到6GHz；16M采样点；设置时间：<2ms，典型值1.5ms |
1 |
|
矢量网络分析仪 |
R&S ZVA 24：频率范围：10 MHz到26.5 GHz；4端口、具有两个内置信号源； |
1 |
|
频谱分析仪 |
R&S FSW43：频率范围：2 Hz to 43GHz；功率范围：-153 dBm到30 dBm；分辨率带宽：1 Hz到10 MHz |
1 |
|
测试机台 |
Credence Diamond 10：96个数字通道，PerPin PMU，100MHz/200Mbps；16个模拟通道，4象限，60V/300mA，每个模拟通道配有16bits的AWG和Digitizer； |
1 |

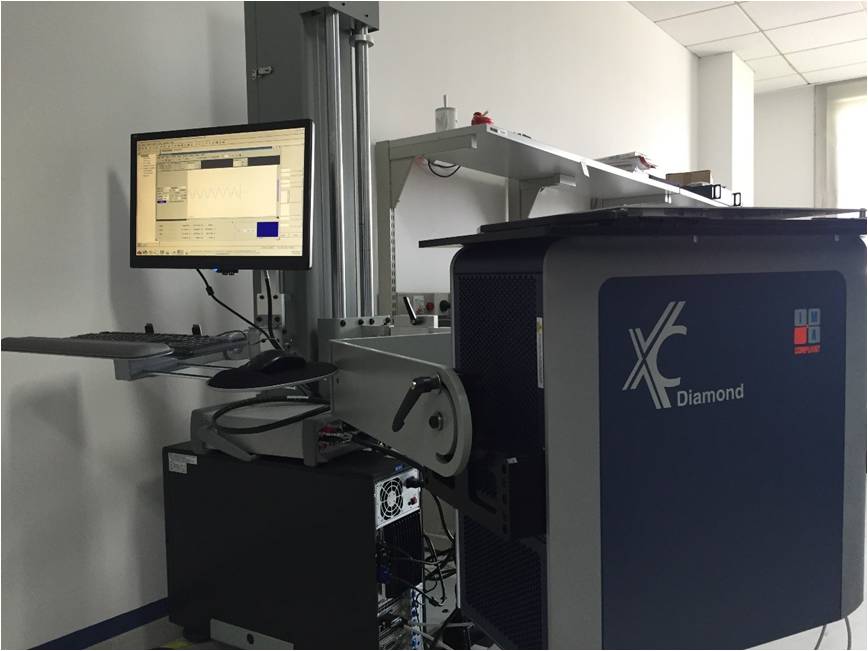

Credence Diamond 10
[ IP核共性技术服务 ]
EDA中心面向拥有自主知识产权模块的IC设计企业和科研院所提供IP核数据封装、IP核质量评测等共性技术服务，为IP核提供商和IP核用户构建桥梁，降低IP核开发及复用的技术门槛，帮助企业提高SoC研发能力，促进IP核转化、推广和应用，最终实现提升企业核心竞争力的目标。

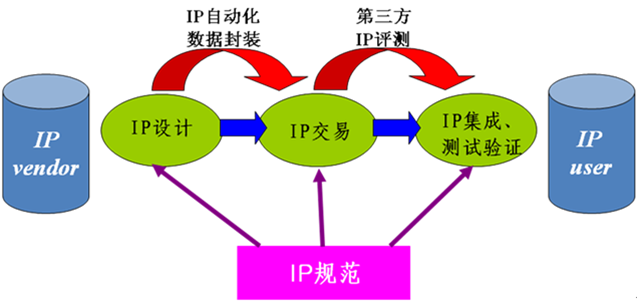

IP核共性技术平台
IP核数据封装服务：EDA中心提供IP核数据封装服务，实现软/硬IP核各抽象层次模型提取和自动化数据封装，最大限度保证IP核“即插即用”的设计初衷。

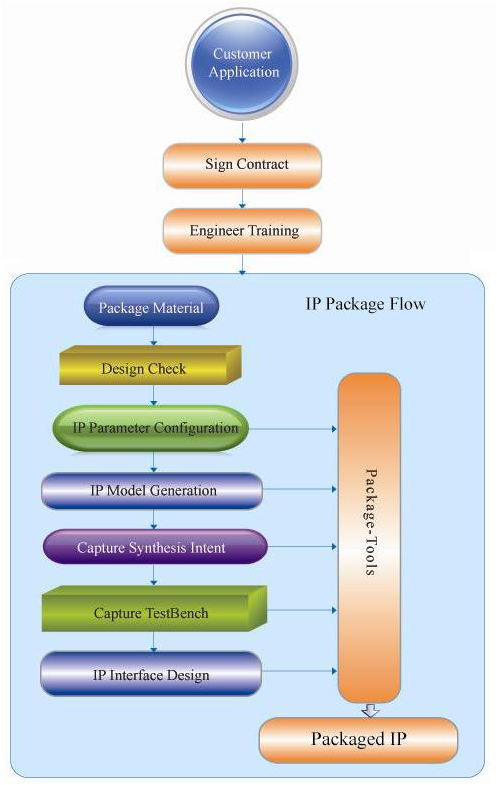

IP核数据封装流程
IP核质量评测服务：EDA中心提供第三方IP核质量评测服务，并出具评测报告，帮助用户缩短SoC设计流程，规避设计风险。
（依据标准：《GJB 7715-2012 JY集成电路IP核通用要求》）

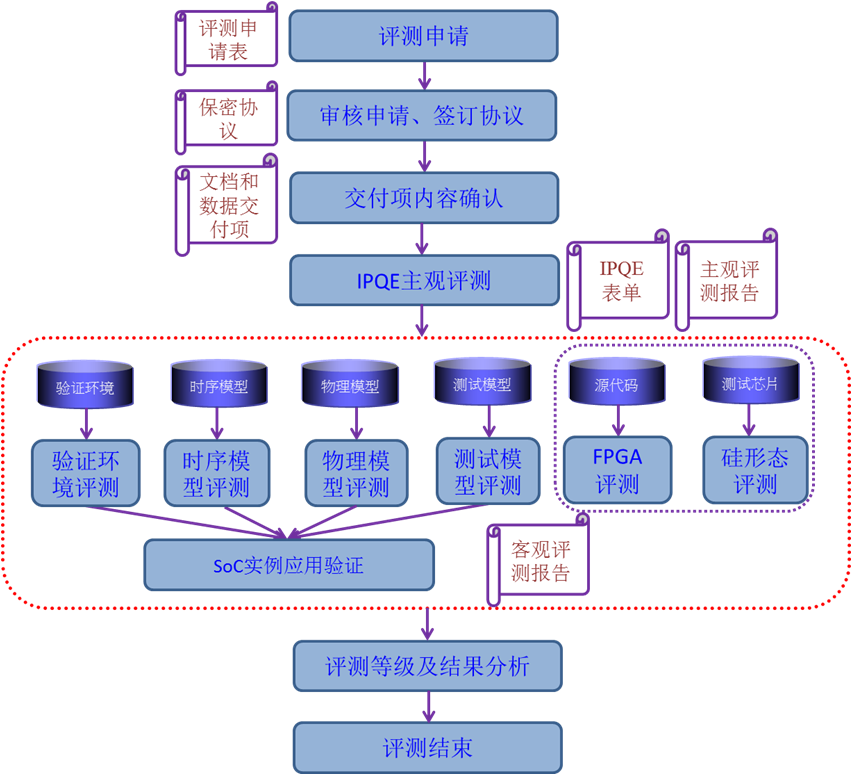

IP核质量评测流程
[高性能IP设计开发服务]
中科院微电子所EDA中心基于国内华虹宏力、华润上华等公司的先导工艺开发了40V/ 80V/120V/ 600V BCD高压工艺IP库、0.18um SiGe BiCMOS IP库和0.13um嵌入式闪存IP库。完成的共性IP库包括非挥发存储器、模数转换器、无线收发链路中的关键模块、高压电路中各种保护电路、电源电路、参考时钟电路、接口电路等。尤其是在这些IP库的开发中，提出了能自动校调的非挥发性存储器，解决了非挥发性存储器由于工艺变化、温度变化等产生的性能偏移,并提出了相应的版图布局方案，首创性地实现了非挥发存储器的编译器；创建了模数转换器中电阻随工艺波动的校准方法；发现了移动通信系统对高频率参考时钟的需求，发明了与基频实现方式性能相当的倍频参考时钟产生装置。

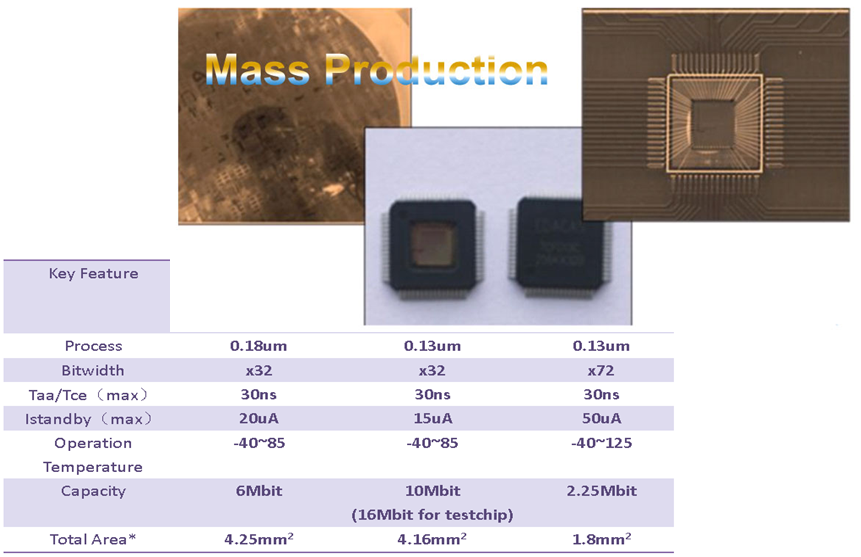

中科院微电子所EDA中心研发的高性能IP示例
