首片国产6英寸碳化硅晶圆产品在上海临港发布

稿件来源:电子工程世界 责任编辑:ICAC 发布时间:2020-10-21

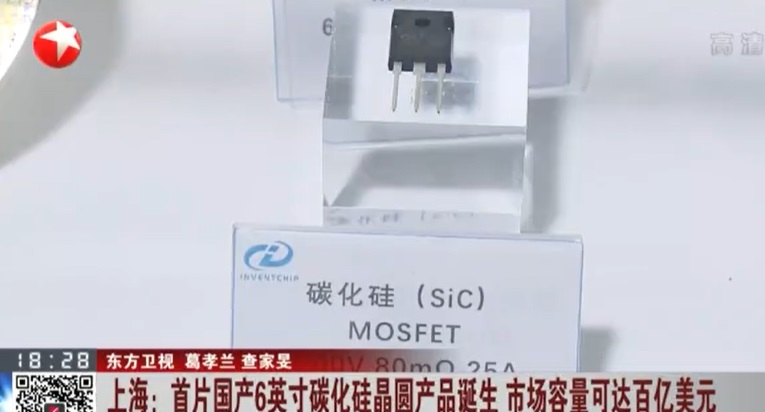

  据上海临港官微报道,10月16日,首片国产6英寸碳化硅(SiC)MOSFET(金属氧化物场效应晶体管)晶圆在上海临港正式发布,填补了国内在此领域的空白,未来市场容量可达百亿美金。

  2018年5月1日,首片国产6英寸碳化硅(SiC)MOSFET晶圆诞生于上海瞻芯电子科技有限公司(以下简称“上海瞻芯电子”)。

  该国产6英寸碳化硅MOSFET晶圆,基于碳化硅也就是第三代半导体材料制成,用于例如新能源车、光伏发电等新能源产业。

  据上海瞻芯电子创始人兼总经理张永熙介绍,如果用了碳化硅MOSFET(金属氧化物场效应晶体管)新能源汽车作电驱动的话,续航里程可以有5%到10%的提升;比如说用了碳化硅工艺器件的光伏逆变器的话,效率也可以非常大的提升尤其在能耗上面降低50%。

  目前,这款晶圆已经有国内10多家客户进行了试用,其中2家已经形成了小批量出货。

  据悉,上海瞻芯电子提供以SiC功率器件、SiC/Si MOSFET驱动芯片、SiC模块为核心的功率转换解决方案,适用于风能逆变、光伏逆变、工业电源、新能源汽车、电机驱动、充电桩等领域。

  上海瞻芯电子2017年7月17日在上海临港正式注册成立;成立之初,他们就对标国际最先进的技术,同时前瞻性的开发以6英寸为主的碳化硅晶圆。2017年10月上旬完成工艺流程、器件和版图设计,在10月到12月间完成初步工艺试验;并且从2017年12月开始正式流片,在短短不到5个月内克服种种困难,成功地在一条成熟量产的6英寸工艺生产线上完成碳化硅(SiC)MOSFET的制造流程。
