清华大学3月12日宣布，清华大学集成电路学院任天令教授团队在小尺寸晶体管研究方面取得重大突破，首次实现了具有亚 1 纳米栅极长度的晶体管，并具有良好的电学性能。　　

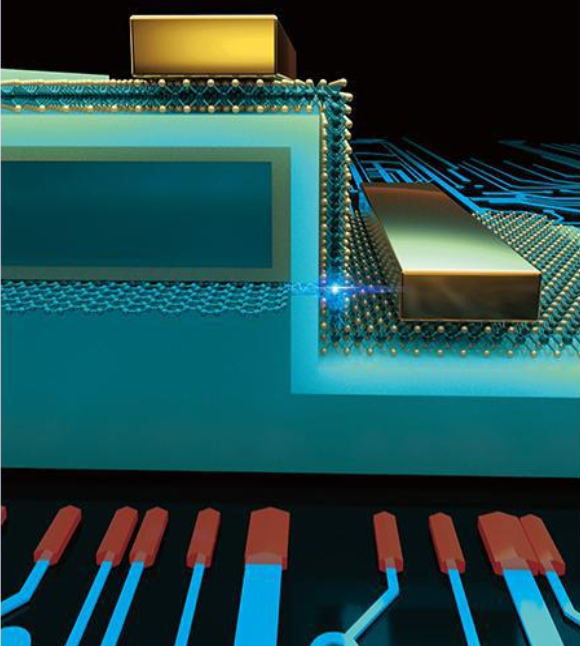

　　图 1 亚 1 纳米栅长晶体管结构示意图

　　晶体管作为芯片的核心元器件，更小的栅极尺寸能让芯片上集成更多的晶体管，并带来性能的提升。Intel 公司创始人之一的戈登摩尔（Gordon Moore）在 1965 提出：“集成电路芯片上可容纳的晶体管数目，每隔 18-24 个月便会增加一倍，微处理器的性能提高一倍，或价格下降一半。”这在集成电路领域被称为“摩尔定律”。过去几十年晶体管的栅极尺寸在摩尔定律的推动下不断微缩，然而近年来，随着晶体管的物理尺寸进入纳米尺度，造成电子迁移率降低、漏电流增大、静态功耗增大等短沟道效应越来越严重，这使得新结构和新材料的开发迫在眉睫。根据信息资源词典系统（IRDS2021）报道，目前主流工业界晶体管的栅极尺寸在 12nm 以上，如何促进晶体管关键尺寸的进一步微缩，引起了业界研究人员的广泛关注。

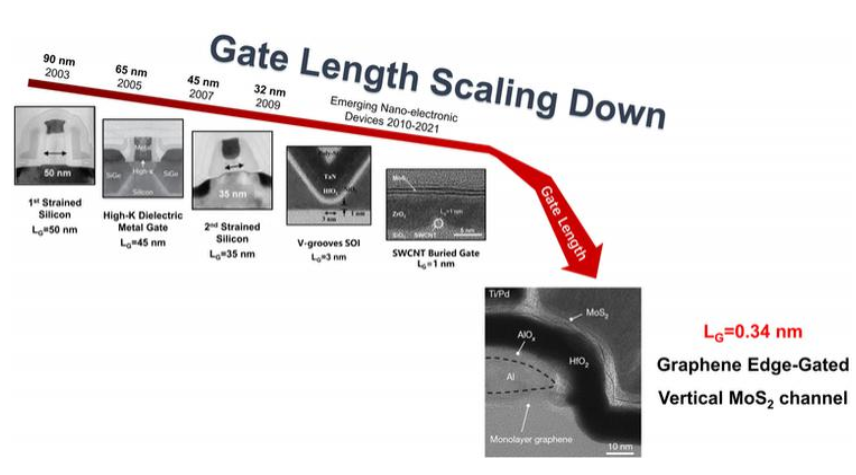

　　图 2 随着摩尔定律的发展，晶体管栅长逐步微缩，本工作实现了亚 1 纳米栅长的晶体管

　　学术界在极短栅长晶体管方面做出了探索。2012 年，日本产业技术综合研究所在国际电子器件大会（IEDM）报道了基于绝缘衬底上硅实现 V 形的平面无结型硅基晶体管，等效的物理栅长仅为 3 纳米。2016 年，美国的劳伦斯伯克利国家实验室和斯坦福大学在《科学》（Science）期刊报道了基于金属性碳纳米管材料实现了物理栅长为 1 纳米的平面硫化钼晶体管。

　　为进一步突破 1 纳米以下栅长晶体管的瓶颈，本研究团队巧妙利用石墨烯薄膜超薄的单原子层厚度和优异的导电性能作为栅极，通过石墨烯侧向电场来控制垂直的 MoS₂ 沟道的开关，从而实现等效的物理栅长为 0.34nm。通过在石墨烯表面沉积金属铝并自然氧化的方式，完成了对石墨烯垂直方向电场的屏蔽。再使用原子层沉积的二氧化铪作为栅极介质、化学气相沉积的单层二维二硫化钼薄膜作为沟道。具体器件结构、工艺流程、完成实物图如下所示：　　

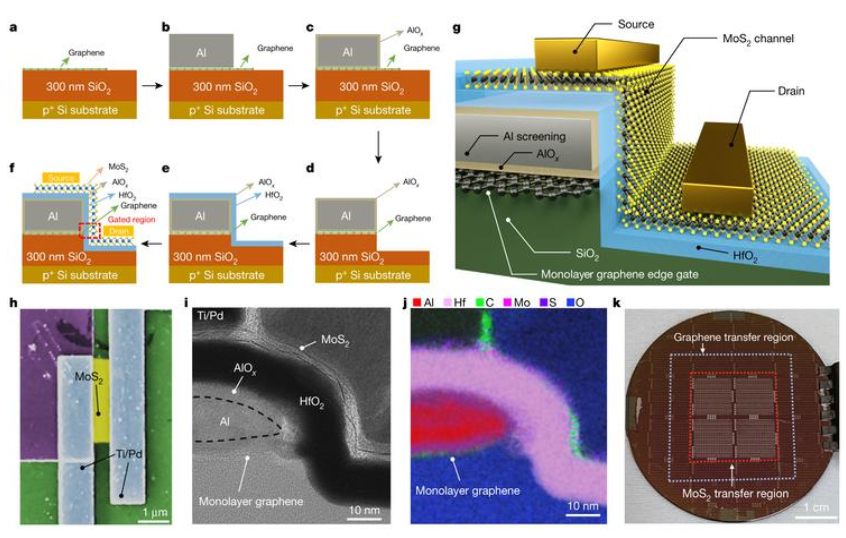

　　图 3 亚 1 纳米栅长晶体管器件工艺流程，示意图，表征图以及实物图

　　研究发现，由于单层二维二硫化钼薄膜相较于体硅材料具有更大的有效电子质量和更低的介电常数，在超窄亚 1 纳米物理栅长控制下，晶体管能有效的开启、关闭，其关态电流在 pA 量级，开关比可达 10⁵，亚阈值摆幅约 117mV / dec。大量、多组实验测试数据结果也验证了该结构下的大规模应用潜力。基于工艺计算机辅助设计（TCAD）的仿真结果进一步表明了石墨烯边缘电场对垂直二硫化钼沟道的有效调控，预测了在同时缩短沟道长度条件下，晶体管的电学性能情况。这项工作推动了摩尔定律进一步发展到亚 1 纳米级别，同时为二维薄膜在未来集成电路的应用提供了参考依据。　　

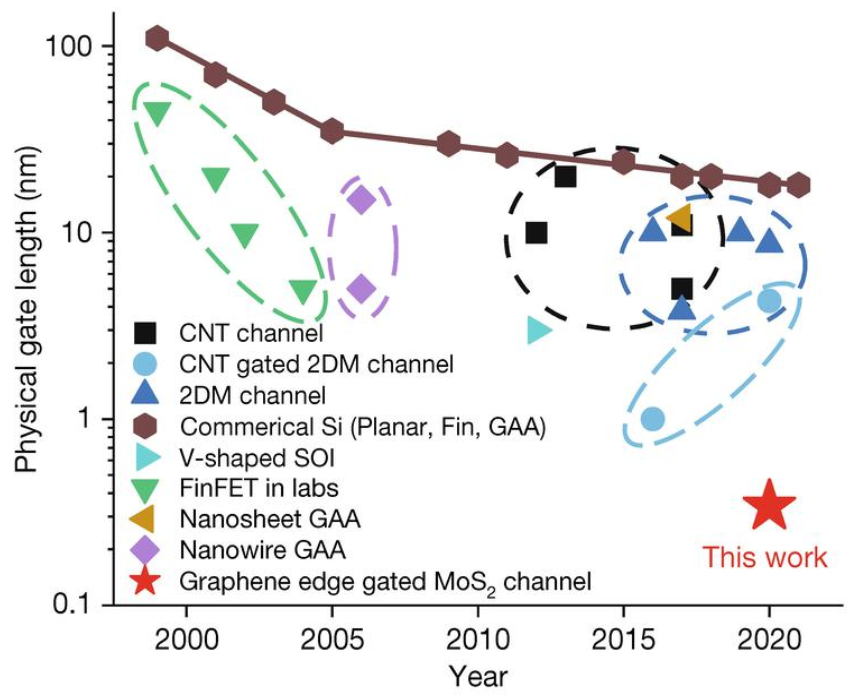

　　图 4 统计目前工业界和学术界晶体管栅极长度微缩的发展情况，本工作率先达到了亚 1 纳米

　　上述相关成果以“具有亚 1 纳米栅极长度的垂直硫化钼晶体管”（Vertical MoS₂ transistors with sub-1-nm gate lengths）为题，于 3 月 10 日在线发表在国际顶级学术期刊《自然》（Nature）上。论文通讯作者为清华大学集成电路学院任天令教授和田禾副教授，清华大学集成电路学院 2018 级博士生吴凡、田禾副教授、2019 级博士生沈阳为共同第一作者，其他参加研究的作者包括清华大学集成电路学院 2020 级硕士生侯展、2018 级硕士生任杰、2022 级博士生苟广洋、杨轶副教授和华东师范大学通信与电子工程学院孙亚宾副教授。

　　任天令教授团队长期致力于二维材料器件技术研究，从材料、器件结构、工艺、系统集成等多层次实现创新突破，先后在《自然》（Nature）、《自然电子》（Nature Electronics）、《自然通讯》（Nature Communications）等知名期刊以及国际电子器件会议（IEDM）等领域内顶级国际学术会议上发表多篇论文。清华大学的研究人员得到了国家自然科学基金委、科技部重点研发计划、北京市自然基金委、北京信息科学与技术国家研究中心等的支持。
