近日，中科院微电子所微波器件与集成电路研究室（四室）超高速数模混合电路研发团队在超高速模数/数模转换器（ADC/DAC）、直接数字频率合成器（DDS）相关芯片研制上取得重要进展，成功研制出多款高性能芯片。
研制成功的芯片包括：4GS/s 8bit ADC，该芯片由两路ADC交织而成，每路集成宽带采样保持电路并采用优化的折叠内插结构实现。芯片内部集成SPI编程接口，可以有效校准两路ADC之间的失调并且灵活配置ADC的工作模式。该芯片采用国产工艺流片实现，测试有效位大于7.0 bit，模拟输入带宽达1.5GHz。该芯片为目前国内最高采样率的8bit ADC芯片。
3GS/s 12bit DAC，该芯片为目前国内最高采样率的12bit DAC芯片。测试结果表明该芯片的无杂散动态范围达到72dBc，动态性能达到国际先进水平。该芯片采用分段式电流舵型结构，集成了LVDS信号接收器及4-1 MUX电路，并支持归零输出功能，使得芯片具有很好的实用性。
超高速数模混合电路是装备数字化的关键组成部分，在雷达、高速光通讯以及高端仪器仪表等领域需求迫切。微电子研究所四室超高速电路研发团队，致力于研究高端超高速数模混合集成电路，包括超高速模数/数模转换器（ADC/DAC）、超高速直接数字频率合成器（DDS）、超高速比较器等，该项研究为超高速数模混合电路全国产化进程提供了有力支撑。

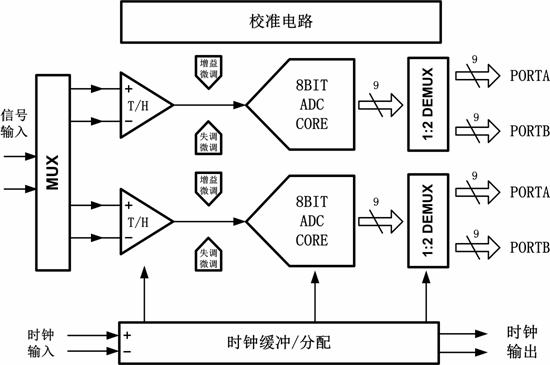

图1 4GS/s 8bit交织ADC结构框图

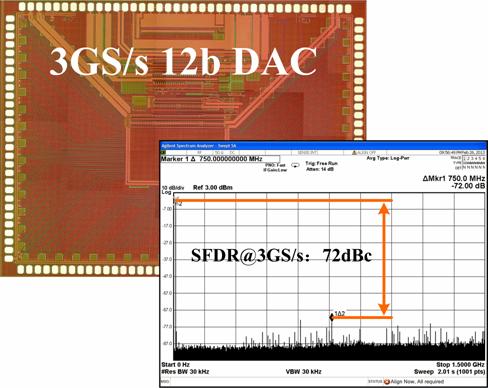

图2 3GS/s 12bit DAC芯片照片及测试频谱

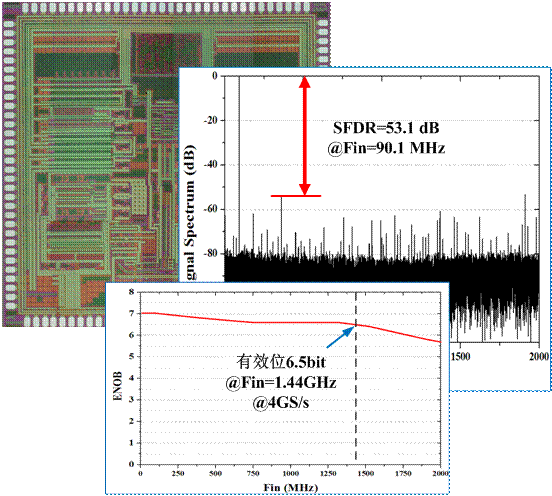

图3 4GS/s 8bit ADC芯片照片及测试结果
