近日，微电子所微波器件与集成电路研究室（四室）超高速电路课题组在超高速ADC/DAC芯片研制上取得突破性进展，成功研制出8GS/s 4bit ADC和10GS/s 8bit DAC芯片。
ADC芯片采用带插值平均的Flash结构，集成约1250只晶体管，测试结果表明芯片可以在8GHz时钟频率下稳定工作，最高采样频率可达9GHz。超高速DAC芯片采用基于R-2R的电流开关结构，同时集成了10Gbps自测试码流发生电路，共包含1045只晶体管，测试结果表明该芯片可以在10GHz时钟频率下正常工作。
超高速ADC/DAC芯片在光通讯及无线宽带通信领域有广阔的应用前景，这两款芯片的研制成功大大提升了国内单片高速ADC和DAC电路的最高采样频率，也为今后研制更高性能ADC/DAC电路打下了坚实的基础。

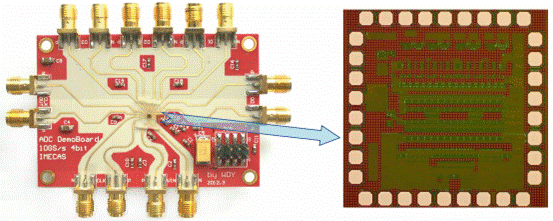

图1：高速ADC芯片评估板以及芯片照片

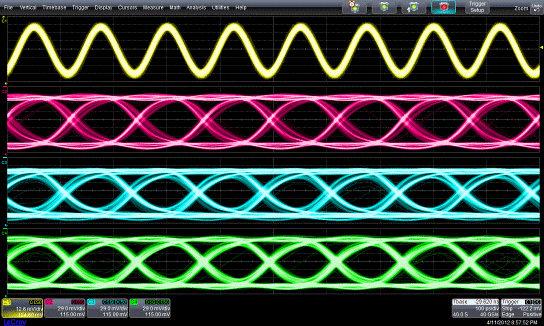

图2：8GS/s采样率下时钟输出以及D0、D1、D2数据信号眼图实测结果

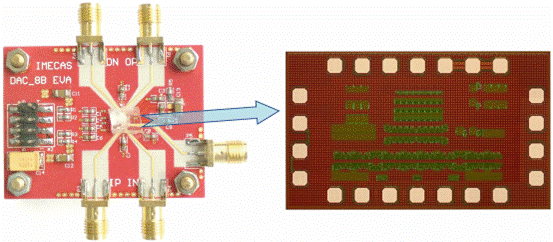

图3：高速DAC芯片评估板以及芯片照片

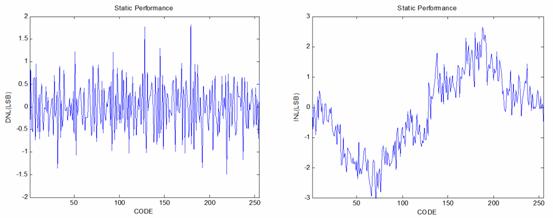

图4：微分非线性误差（DNL）、积分非线性误差（INL）测试结果
