DRAM是存储器领域最重要的分支之一。随着尺寸微缩，传统1T1C结构的DRAM的存储电容限制问题以及相邻存储单元之间的耦合问题愈发显著，导致DRAM进一步微缩面临挑战。基于铟镓锌氧（IGZO）晶体管的2T0C-DRAM有望克服1T1C-DRAM的微缩挑战，在3D DRAM方面发挥更大的优势。但目前的研究工作都基于平面结构的IGZO器件，形成的2T0C单元尺寸（大约20F2）比相同特征尺寸下的1T1C单元尺寸（6F2）大很多，使得IGZO-DRAM缺少密度优势。
针对平面结构IGZO-DRAM的密度问题，微电子所重点实验室刘明院士团队与华为海思团队联合在2021年IEDM国际大会报道的垂直环形沟道结构（Channel-All-Around, CAA）IGZO FET 的基础上，再次成功将器件的关键尺寸（CD）微缩至50 nm。微缩后的IGZO FET具有优秀的晶体管特性，包括约32.8 μA/μm的开态电流（Vth + 1 V时）和约92 mV/dec的亚阈值摆幅。同时，器件在-40 ℃到120 ℃的温度范围内表现出了良好的热稳定性和可靠性。
该研究成果有助于推动IGZO晶体管在高密度3D DRAM领域的应用。基于该成果的文章“Vertical Channel-All-Around (CAA) IGZO FET under 50 nm CD with High Read Current of 32.8 μA/μm (Vth + 1 V), Well-performed Thermal Stability up to 120 ℃ for Low Latency, High-density 2T0C 3D DRAM Application”入选2022 VLSI，且获选Highlight文章。微电子所博士生段新绿和华为海思黄凯亮博士为共同第一作者，微电子研究所李泠研究员、耿玓副研究员以及华为海思景蔚亮博士为通讯作者。
图1. 关键尺寸（CD）50 nm的IGZO-CAA FET的截面电镜图

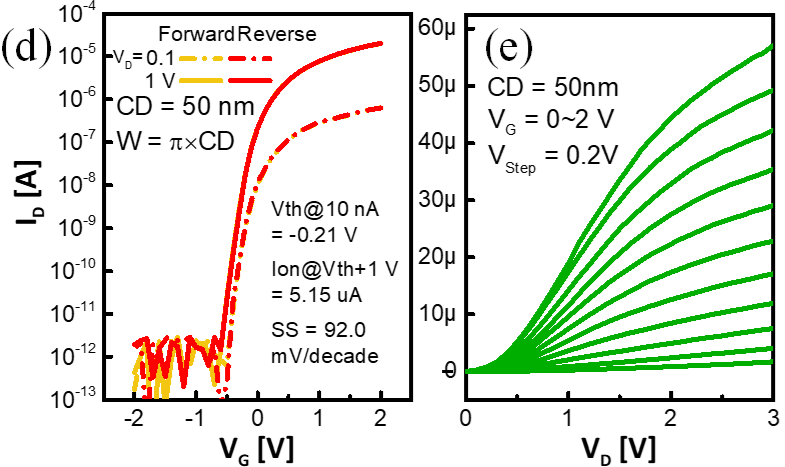

图2. 关键尺寸（CD）50 nm的IGZO-CAA FET的转移输出曲线
综合信息
